Контролер паяльної станції

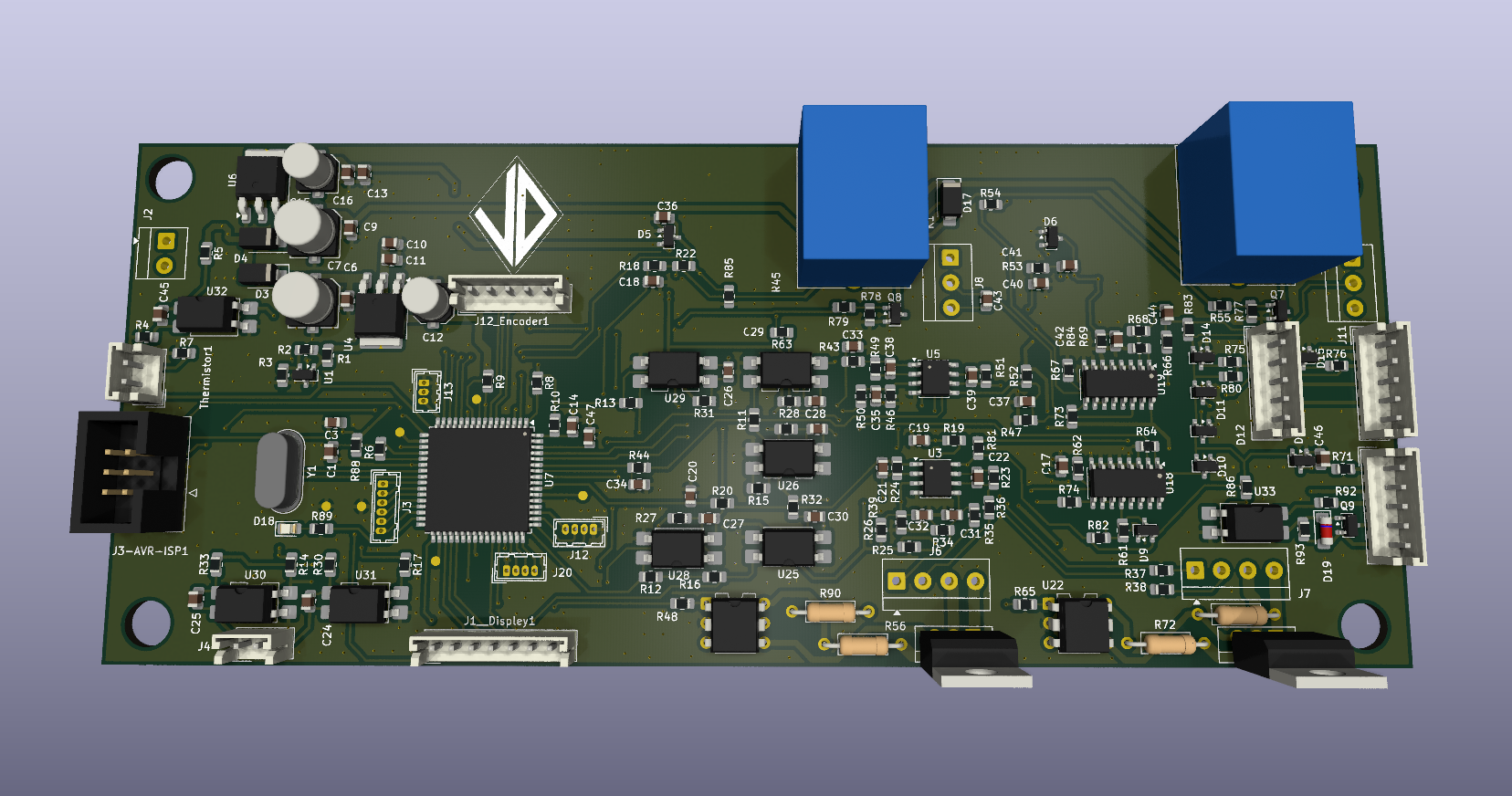

Чотирьохканальний контролер для паяльника фена та нижнього підігрівача. ПІД-регулювання температури, комутація змінного струму ключами на мосфетах та два канали MOC3041M + сімістор для фена та нижнього підігріву,
термопара паяльників через CD4053B, детекція нуля,
дисплей 12864. Власна плата, корпус.
// плати / керування
📷 7
ESP-12f — плата

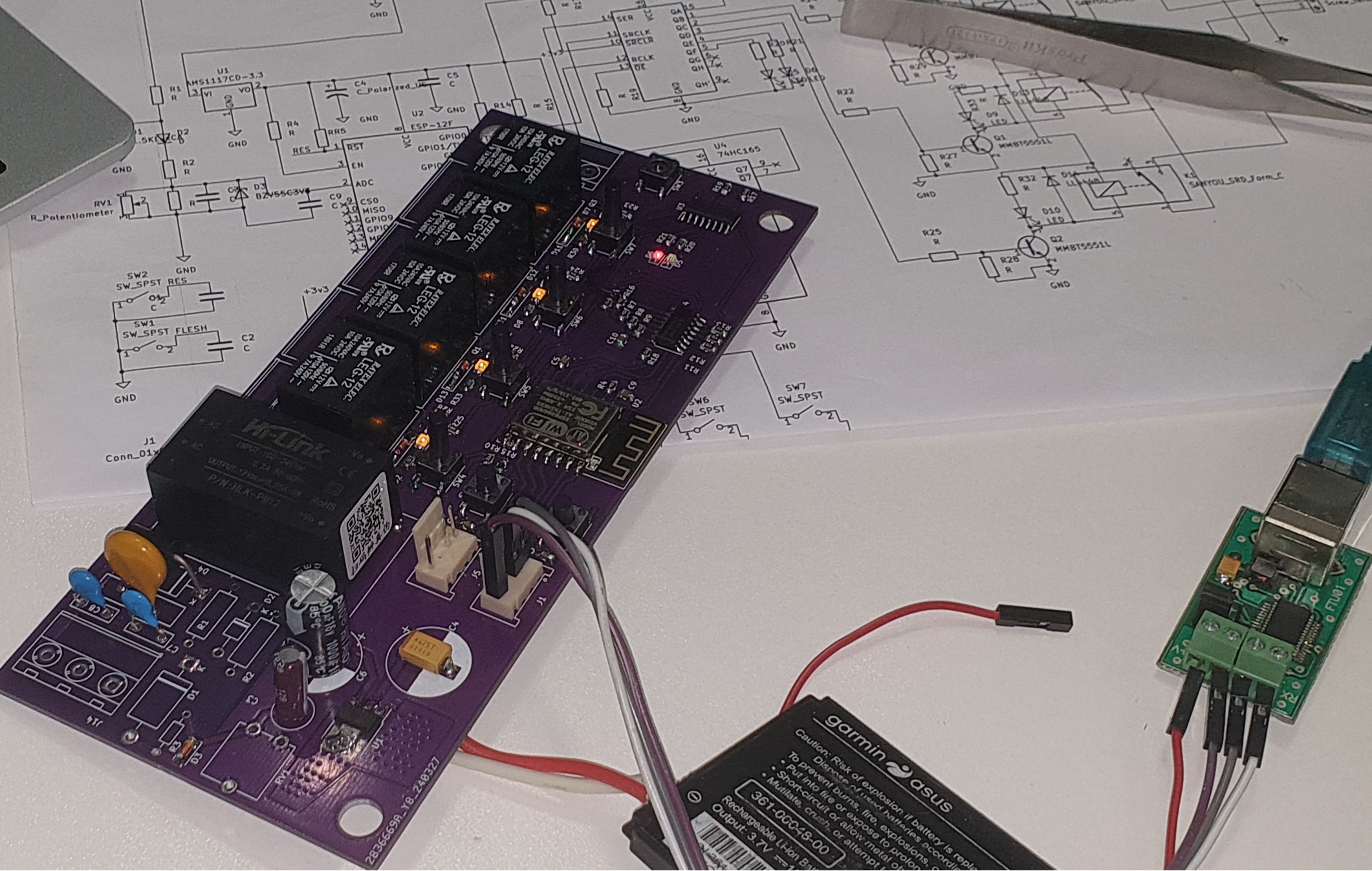

Власна плата під ESP-12 з 4 реле своїм живленням та кнопками . Є вхід для монітору струму та напруги. Плата для керування побутовими приладами з Wi-Fi.
// STM32 плати
📷 2
STM32F407 — багатофункціональна плата

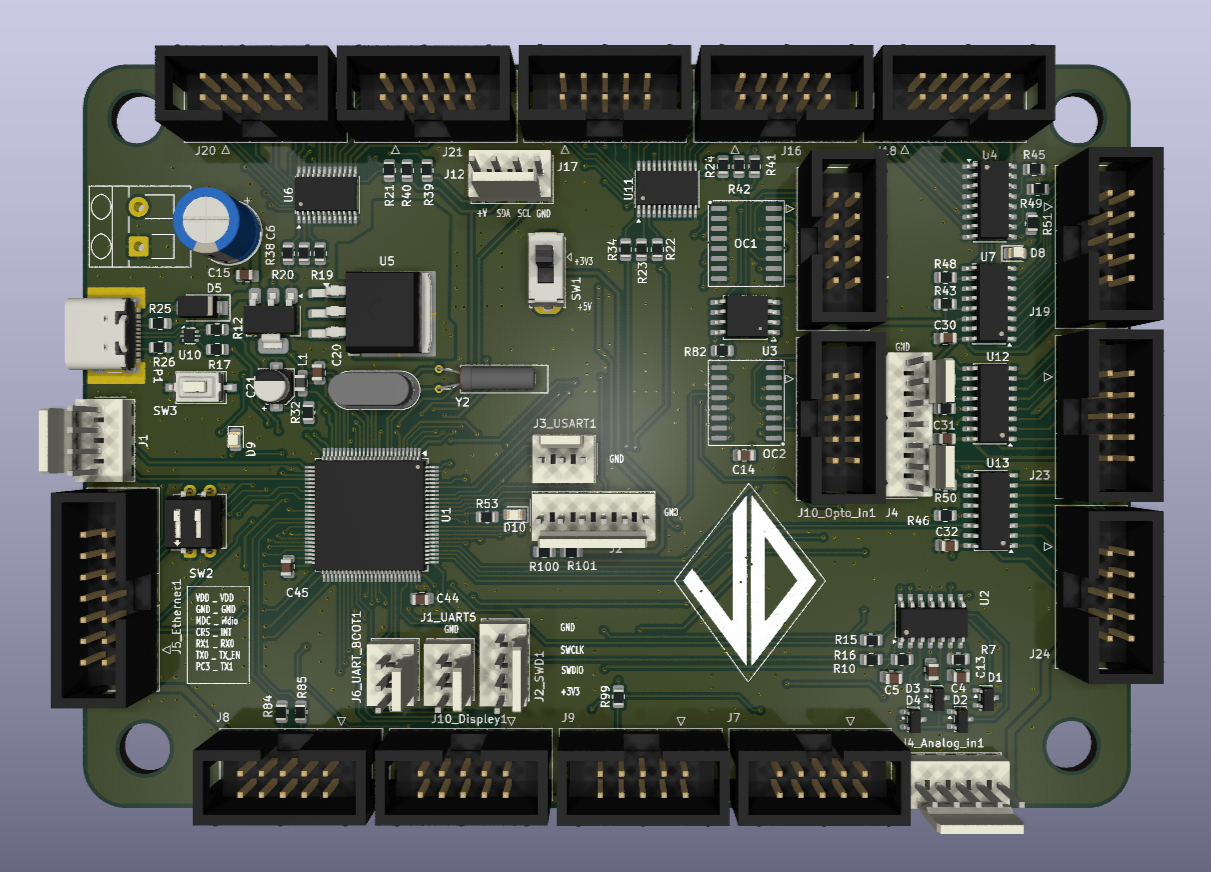

Власна плата під STM32F407. Ethernet через LAN8720 RMII,
зсувні регістри, розширювачі I2C GPIO, ADC входи з оптопарами,
EEPROM, MAX7219, USB OTG FS, універсальний роз'єм дисплея.
// плати / Atmaga
📷 5
Atmaga — багатофункціональна плата

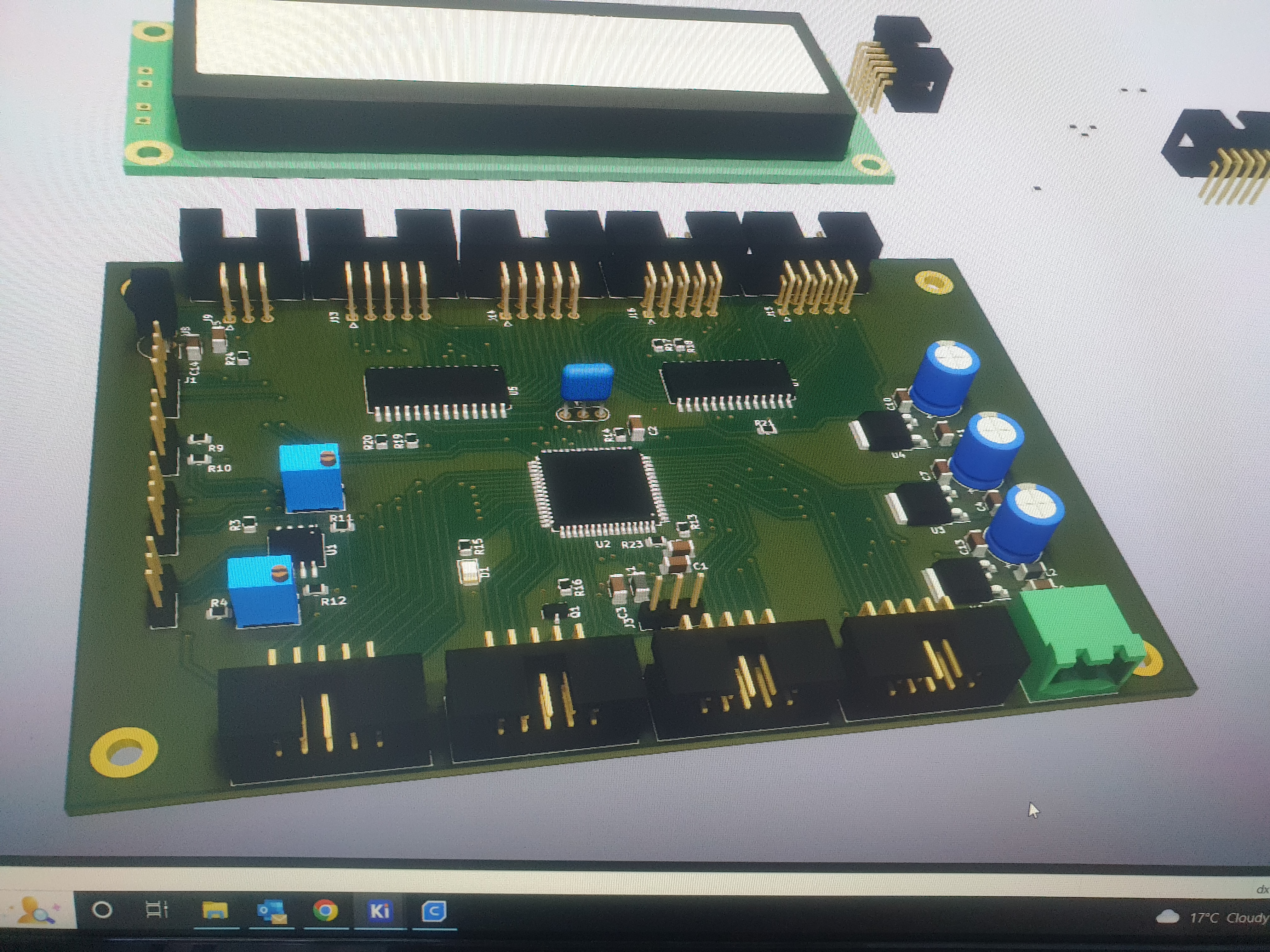

Власна плата під Atmega. Універсальний роз'єм дисплея керовані розширувачі портів для керування великою кількістю світлодіодів, кнопок, реле чи іншої периферії.
// плати / Radio
📷 6
LORA Baza — плата для бездротового зв'язку

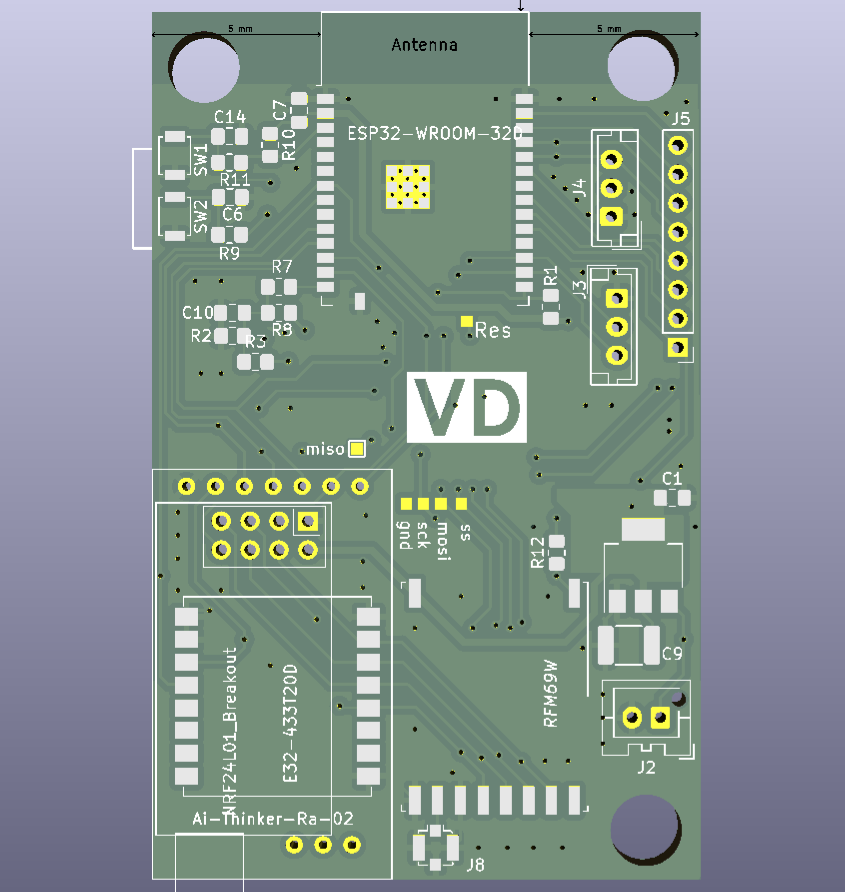

Власна плата для бездротового зв'язку на різних радіомодулях та можливістю встановлення як есп32 так і атмегу328.
// плати / Різне
📷 13
Різні плати

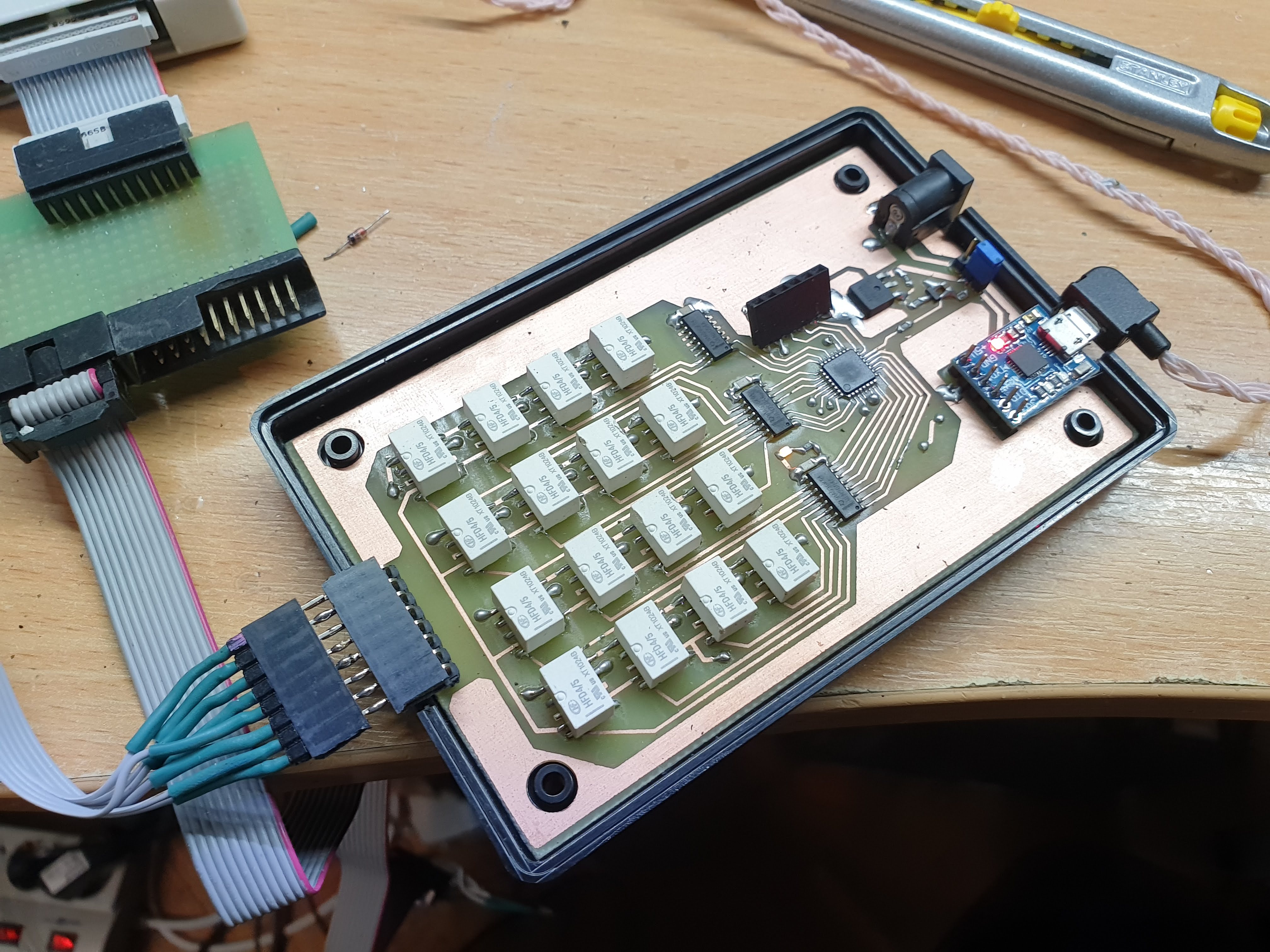

Різні плати
// підсилювачі
📷 22
Підсилювачі різні

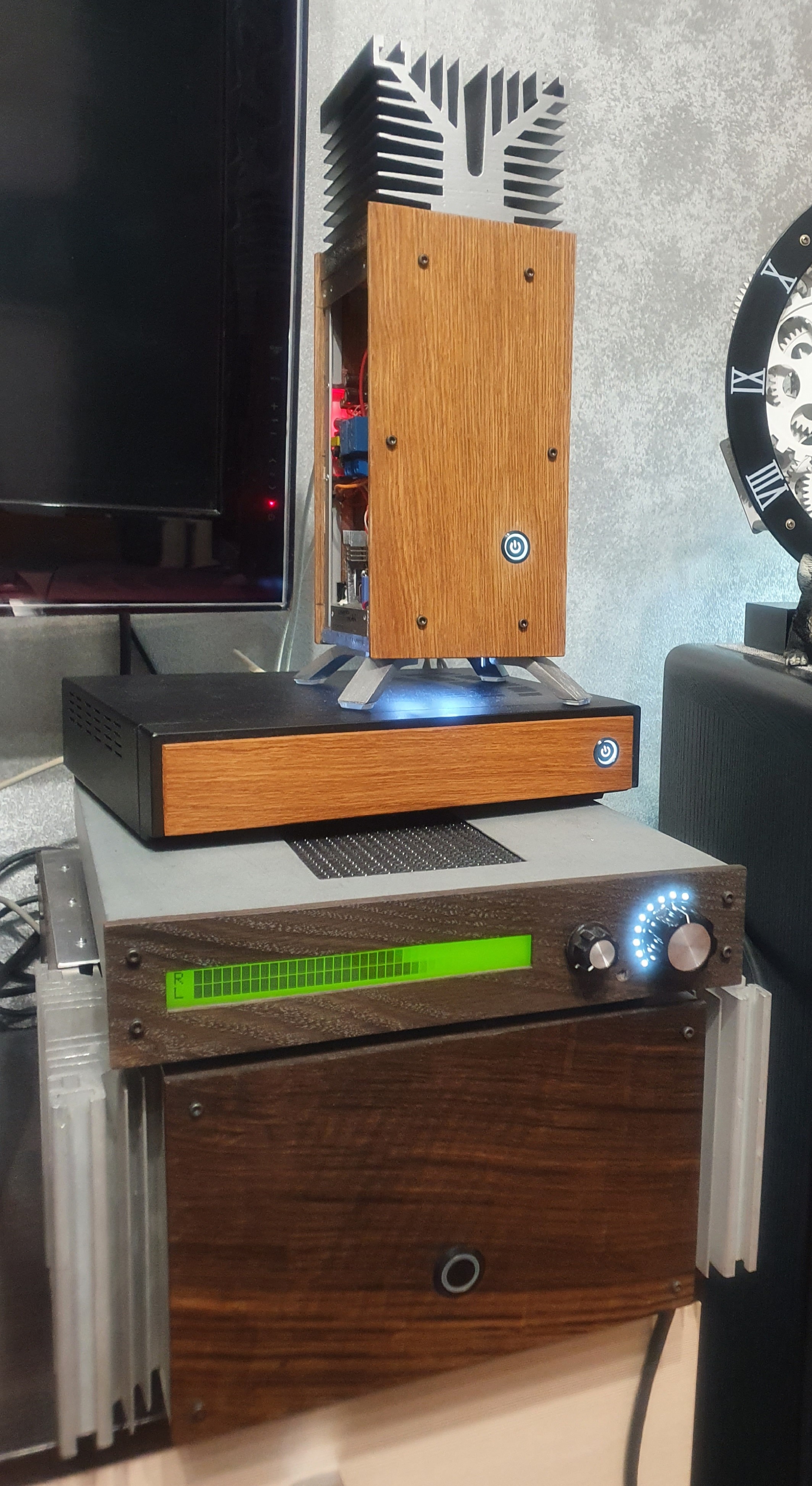

Частина підсилювачів що була виконана.
1 / 3
Підсилювачі — відео
Відеозаписи процесу та результату.
